En este artículo profundizamos sobre los llamados piezómetros, instrumentos utilizados para medir la presión del agua en el subsuelo. Son esenciales en proyectos de ingeniería donde la precisión en la monitorización del subsuelo es crucial.
A lo largo del artículo profundizaremos en todos los aspectos relevantes de este instrumento, así como de su integración con tecnología satelital para conseguir un análisis exhaustivo y altamente preciso del comportamiento del terreno.
En Detektia proporcionamos soluciones avanzadas basadas en tecnología satelital InSAR (Interferometric Synthetic Aperture Radar), que pueden integrarse eficazmente con datos provenientes de piezómetros. Esta combinación nos permite ofrecer servicios especializados para monitorizar, por ejemplo:
¿Qué son los piezómetros?

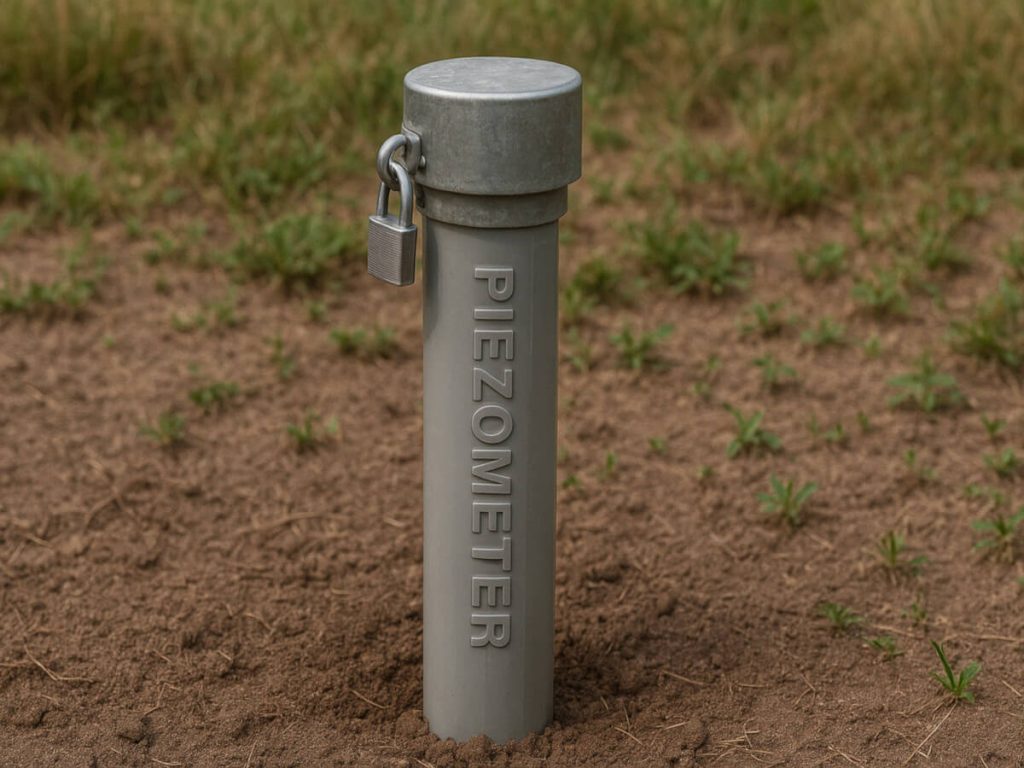

Un piezómetro es un instrumento diseñado para medir la presión del agua en el subsuelo, proporcionando datos cruciales sobre el nivel freático y la presión intersticial (presión de poro) en el suelo.
Los piezómetros son esenciales en hidrogeología y geotecnia, ya que facilitan la gestión de recursos hídricos, la evaluación de la estabilidad del terreno y la prevención de riesgos en proyectos de construcción, tales como presas, taludes y rellenos.
Los piezómetros son instrumentos utilizados para medir la presión del agua en el interior del suelo o de estructuras, lo que permite determinar el nivel freático o la presión intersticial en medios saturados.
Existen diferentes tipos de piezómetros adaptados a diversas condiciones geológicas y aplicaciones específicas, asegurando mediciones precisas y fiables.
¿Cómo funciona un piezómetro?

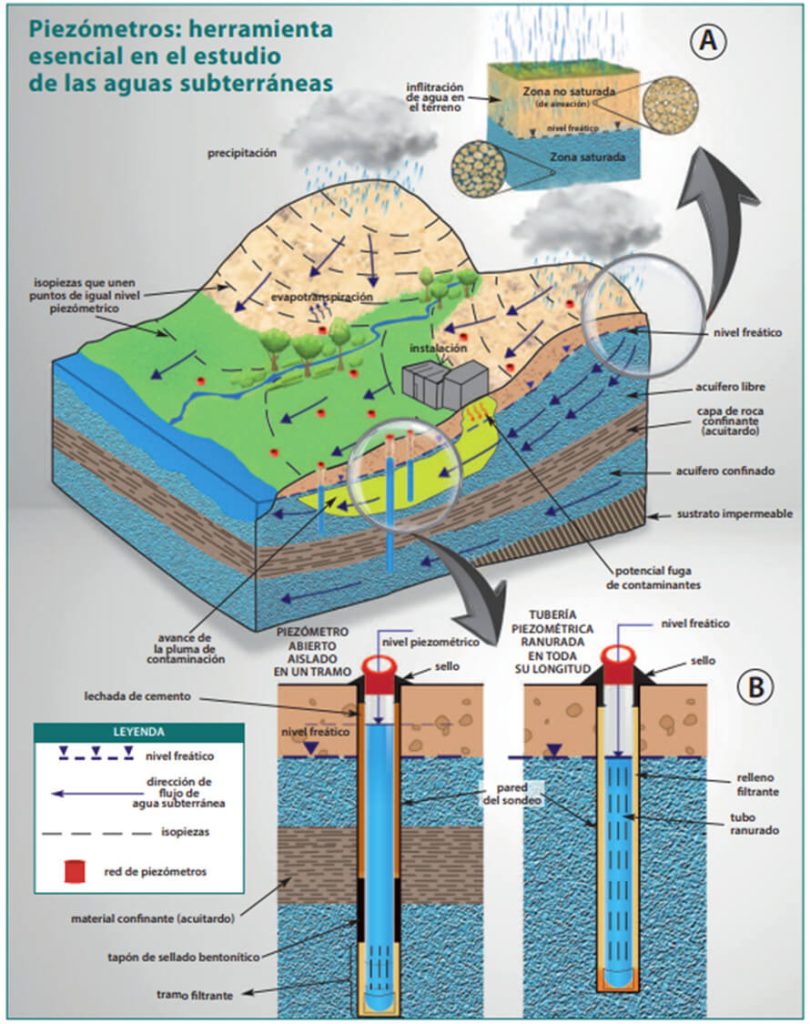

El funcionamiento de un piezómetro se basa en los principios de la hidrostática, la rama de la física que estudia los líquidos en reposo y las fuerzas que ejercen. En particular, permite analizar cómo se transmite la presión en un fluido, cómo varía con la profundidad y cómo actúa sobre las superficies sumergidas.
Cuando se instala un piezómetro en un acuífero o en un medio poroso, el agua ingresa a través de pequeños orificios o filtros en el tubo, alcanzando un nivel que representa la presión del agua en ese punto del terreno. Este nivel puede observarse directamente o registrarse con sensores, dependiendo del tipo de piezómetro.
El funcionamiento se basa en registrar la altura a la que se estabiliza una columna de agua dentro de un tubo instalado en el terreno o en una obra civil, siendo fundamentales en geotecnia e hidrogeología para evaluar la estabilidad de taludes, presas, cimentaciones o el comportamiento de acuíferos.
A partir de estas mediciones, es posible determinar el nivel piezométrico o freático y analizar sus variaciones a lo largo del tiempo. Además, los filtros incorporados en muchos modelos permiten evitar la entrada de partículas que podrían afectar la precisión de las lecturas.
¿Por qué son importantes los piezómetros? Usos principales y ventajas
El uso de piezómetros es crucial porque proporcionan información clave para la toma de decisiones en ingeniería, protección ambiental y gestión sostenible de recursos hídricos. Su monitoreo continuo permite garantizar la seguridad y sostenibilidad en proyectos que dependen de la interacción entre el agua y el suelo. A continuación se destacan sus principales aplicaciones y ventajas:
- Monitoreo de estabilidad estructural: Controlan la presión en muros, presas y cimientos.
- Gestión del agua: Supervisan niveles freáticos y patrones de flujo.
- Prevención de riesgos: Detectan posibles fallos en el terreno.
- Optimización de diseños: Proveen datos clave para mejorar proyectos constructivos.
- Hidrogeología: Determinan el nivel piezométrico en acuíferos, esencial para estudios de abastecimiento hídrico.
- Geotecnia: Monitorean la presión de poros, fundamental para la estabilidad estructural y evaluación de riesgos.
- Control de contaminación: Facilitan la obtención de muestras de agua subterránea para análisis de contaminantes, crucial para la protección ambiental.
- Construcción de infraestructuras: Controlan el nivel freático durante la ejecución de grandes obras civiles como túneles y presas.
Tipos de piezómetros existentes
Los piezómetros se dividen en distintas categorías según su diseño y propósito, cada uno pensado para aplicaciones específicas.
Tubo abierto o casagrande
Los piezómetros de tubo abierto, también conocidos como tipo Casagrande, se caracterizan por su diseño simple y robusto. Consisten en un tubo perforado o ranurado, generalmente equipado con un filtro en su extremo inferior que evita la entrada de partículas. El agua del subsuelo ingresa libremente en el tubo a través de estas aberturas, permitiendo observar directamente el nivel freático dentro del tubo.
Su instalación es relativamente sencilla: se perfora un agujero en el terreno hasta la profundidad deseada, se inserta el tubo con su filtro en la base, y se rellena el espacio alrededor con grava o material drenante para asegurar un adecuado intercambio con el entorno. Este tipo de piezómetro no tiene partes móviles, lo que lo hace fiable y de bajo mantenimiento.
Los piezómetros tipo Casagrande permiten observación directa y sin complicaciones. Tienen un diseño robusto, requieren de poco mantenimiento y ofrecen máxima fiabilidad. Son ideales en estudios de estabilidad, drenaje y calidad del agua subterránea.
Son especialmente útiles en proyectos de monitorización de estabilidad de presas y embalses, estudios geotécnicos en taludes, control de sistemas de drenaje y análisis ambientales relacionados con la calidad del agua subterránea. Aunque pueden estar influenciados por la presión atmosférica, su simplicidad los convierte en una solución eficaz para mediciones puntuales del nivel del agua en el subsuelo.
Cuerda vibrante
Los piezómetros de cuerda vibrante (Vibrating Wire Piezometer – VWP) son dispositivos sofisticados diseñados para medir la presión intersticial del agua en el terreno con alta precisión y resolución. Funcionan mediante un sensor conectado a un diafragma que, al deformarse por efecto de la presión del agua, modifica la tensión de una cuerda metálica. Esta cuerda vibra a una frecuencia específica, y esa frecuencia se correlaciona directamente con la presión ejercida sobre el diafragma.
Este principio de funcionamiento permite obtener lecturas extremadamente precisas y confiables, incluso en condiciones exigentes. Son ideales para monitoreo continuo y en tiempo real, gracias a su compatibilidad con sistemas de adquisición de datos y su capacidad para transmitir información a distancia.
Los piezómetros VWP detectan con alta resolución cualquier variación de presión intersticial. Ofrecen lecturas en tiempo real y transmisión remota para decisiones rápidas y seguras. Son perfectos para cimentaciones, presas o túneles donde cada dato cuenta.
Los VWP son ampliamente utilizados en proyectos de ingeniería geotécnica e infraestructuras críticas, donde es necesario detectar variaciones en la presión de poros con rapidez y exactitud.
El uso de VWP permite tomar decisiones informadas y anticiparse a posibles fallos en el terreno, incrementando significativamente la seguridad en obras como túneles, presas, cimentaciones profundas y taludes.
Neumáticos
Los piezómetros neumáticos son instrumentos que utilizan gas comprimido para medir la presión del agua en el subsuelo de forma indirecta. En lugar de depender del contacto directo con el agua, este sistema introduce gas en el tubo piezométrico hasta igualar la presión del agua que lo rodea. La presión necesaria para alcanzar este equilibrio se mide y se correlaciona con la presión intersticial del terreno.
Este tipo de piezómetro es especialmente útil en entornos donde el agua puede ser difícil de muestrear o donde las condiciones del terreno presentan altos niveles de presión. Una de sus principales ventajas es que evita los efectos de la tensión superficial del agua, lo que incrementa la precisión en determinadas situaciones.
Los piezómetros neumáticos miden la presión del agua sin entrar en contacto directo. Al eliminar los efectos de la tensión superficial, ofrecen lecturas más precisas en terrenos complejos. Son de fácil instalación, ofrecen datos puntuales y alta resistencia en condiciones adversas.
Los piezómetros neumáticos son comunes en aplicaciones geotécnicas donde se requiere una instalación sencilla, mediciones puntuales fiables y buena resistencia a entornos agresivos.
Hidráulicos
Los piezómetros hidráulicos están diseñados para medir la presión del agua en el extremo inferior del dispositivo, transmitiéndola a la superficie mediante finos tubos llenos de agua. Esta presión se puede registrar en tiempo real, lo que permite un control constante y preciso del nivel de agua en estructuras críticas como presas, túneles o muros de contención.
Son especialmente útiles en monitoreos prolongados, en situaciones que requieren recalibraciones frecuentes o cuando es necesario detectar presiones negativas leves, algo que otros tipos de piezómetros no siempre capturan con precisión.
Los piezómetros hidráulicos permiten un seguimiento constante y preciso del nivel de agua, captan incluso presiones negativas leves, clave en monitoreos prolongados. En entornos corrosivos, los fabricados en titanio aseguran durabilidad y rendimiento óptimo.
La elección de este sistema también depende de las condiciones del entorno: en ambientes corrosivos, por ejemplo, se suelen utilizar versiones fabricadas en titanio para garantizar su durabilidad. Además, su integración con tecnología InSAR potencia la calidad y el alcance del análisis del comportamiento del subsuelo, ofreciendo una herramienta aún más completa para la gestión de riesgos geotécnicos.
Instalación de un piezómetro
Aunque un manual completo de instalación de piezómetros requeriría de un artículo completo por si solo, intentamos resumir y destacar los aspectos principales de este proceso. Primero de todo, es importante destacar que la instalación adecuada es fundamental para garantizar la precisión y fiabilidad de las mediciones.
La instalación requiere una planificación cuidadosa que tenga en cuenta tanto las condiciones del terreno como los objetivos del monitoreo. A continuación se destacan algunos aspectos esenciales:
Selección del sitio
La elección del lugar donde se instalará el piezómetro debe ser estratégica. Un sitio bien seleccionado asegura que los datos recojan con fidelidad el comportamiento del agua subterránea. Los principales factores a considerar incluyen:
- Geología local: Analizar el tipo de suelo y roca para determinar la técnica de perforación y el tipo de piezómetro adecuado.
- Proximidad a fuentes de agua: Ubicar el piezómetro cerca de los acuíferos o zonas de interés hídrico.
- Fuentes de contaminación: Evitar zonas próximas a vertederos u otras áreas que puedan alterar los datos por infiltración de contaminantes.
Métodos de perforación y colocación
La perforación del terreno se adapta al tipo de suelo y a los recursos disponibles:
- Perforación manual: Indicada para terrenos blandos y de poca profundidad.
- Perforación mecánica: Utiliza maquinaria para perforar suelos duros con mayor eficiencia.
Una vez perforado el agujero, se coloca el tubo piezométrico asegurándose de que el filtro esté correctamente orientado hacia la zona de interés. La profundidad del pozo suele ser de 15–30 cm más profunda que la posición final del piezómetro.
Técnicas de instalación según el tipo de suelo
Dependiendo de las características del terreno, se pueden emplear tres métodos principales:
- Relleno con arena: Se utiliza arena fina limpia alrededor del filtro y se sella con lechada de bentonita-cemento. Recomendado para suelos de dureza media a alta.
- Lechada ascendente: Se rellena desde la zona de captación hacia la superficie con lechada impermeable. Adecuado para suelos blandos.
- Inyección directa: Se inyecta una mezcla similar a los parámetros del suelo, útil para instalaciones rápidas o de emergencia.
Materiales de relleno y sellado
- Material de relleno: Generalmente se emplean arenas o gravas que permitan el paso del agua pero bloqueen partículas no deseadas.
- Sellado superior: Es esencial proteger el extremo superior del piezómetro para evitar la entrada de contaminantes o sedimentos que puedan interferir con las mediciones.
Una instalación bien ejecutada garantiza una mayor vida útil del sensor y datos representativos del comportamiento del subsuelo.
Mantenimiento
El mantenimiento regular de los piezómetros es esencial para asegurar la fiabilidad de las lecturas a lo largo del tiempo y prolongar la vida útil del equipo.
Una instalación adecuada debe ir acompañada de un programa de mantenimiento preventivo adaptado al entorno y tipo de dispositivo.
Métodos de lectura y calibración
Para obtener datos precisos, es recomendable realizar una calibración inicial tras la instalación, seguida de verificaciones periódicas. Esto incluye la revisión del sistema de adquisición de datos y la correcta transmisión de las señales.
- Revise con frecuencia las conexiones de cables y terminales para evitar errores en las lecturas.
- En zonas expuestas a tormentas eléctricas, instale protectores contra rayos, como arrestores de plasma tripolar o placas tipo LAB-3.
Pasos de mantenimiento regular
- Inspección del sitio. Realice inspecciones visuales frecuentes para identificar posibles perturbaciones. En terrenos compresibles, se recomienda colocar un anillo marcador en la base del tubo y medir su elevación en cada lectura para detectar asentamientos o desplazamientos.
- Control de interferencias. Para asegurar la estabilidad en las mediciones es importante seguir las siguientes pautas: verificar la conexión a tierra del sistema, mantener el equipo alejado de fuentes de ruido eléctrico y inspeccionar el diafragma y la carcasa del sensor ante signos de daño o desgaste.
- Protección ante condiciones adversas. En zonas con agua salina o ambientes agresivos, utilice materiales resistentes a la corrosión. Para áreas con riesgo de heladas, existen modificaciones específicas que protegen el diafragma ante bajas temperaturas.
Integración de piezómetros con tecnología InSAR satelital
La combinación de datos provenientes de piezómetros con tecnología satelital InSAR permite obtener una visión más completa, precisa y operativa del comportamiento del terreno. Esta sinergia aporta un valor añadido clave para proyectos de ingeniería civil, geotecnia y gestión de recursos hídricos.
La combinación de las mediciones de los piezómetros con los datos facilitados por las imágenes InSAR permiten validar, complementar y enriquecer el análisis geotécnico con múltiples dimensiones del subsuelo.
Ventajas de la integración
La integración de datos provenientes de piezómetros con tecnología InSAR proporciona una sinergia poderosa que permite ampliar el alcance, precisión y capacidad de análisis en proyectos de monitoreo geotécnico.
Mientras que los piezómetros ofrecen mediciones puntuales y en profundidad sobre la presión del agua subterránea, InSAR proporciona información superficial de alta resolución espacial sobre deformaciones del terreno, incluso de pocos milímetros.
Esta combinación ofrece una perspectiva tridimensional y dinámica del subsuelo, mejorando notablemente la capacidad de respuesta ante posibles deformaciones o fallos estructurales, y aportando un marco de decisión más sólido y fundamentado para ingenieros, responsables de infraestructuras y gestores de recursos hídricos. Entre las ventajas destacamos:
- Cobertura completa: La fusión de ambas tecnologías permite combinar la cobertura puntual y en profundidad de los piezómetros con la extensa y superficial de InSAR.
- Datos complementarios: Se integran lecturas de presión de poro con datos de deformación superficial, lo que proporciona una perspectiva holística del entorno geotécnico.
- Validación cruzada y análisis temporal: La correlación de ambas fuentes permite detectar patrones estacionales o eventos anómalos con mayor certeza.
- Aplicaciones prácticas: monitoreo de taludes, presas y túneles, evaluación de asentamientos en zonas urbanas o industriales, análisis de subsidencia por extracción de agua o minería, gestión sostenible de acuíferos en zonas agrícolas etc.
- Alta precisión operativa: Los sistemas actuales alcanzan desviaciones estándar de solo 6 mm/año en desplazamientos verticales y 4 mm/año en movimientos este-oeste. Incluso en áreas con subsidencia superior a -15 mm/año, los errores relativos se mantienen por debajo del 20%.
Métodos de combinación de datos
- Sincronización temporal: Se alinean cronológicamente las series temporales de presión de poro y deformación del terreno para identificar tendencias o eventos comunes, como ciclos estacionales de elevación/subsidencia.
- Análisis espacial: Se correlacionan las zonas de máxima deformación detectadas por InSAR con la ubicación de piezómetros para contextualizar los fenómenos observados.
- Plataformas de integración: Herramientas como EyeRADAR, desarrolladas por Detektia, permiten visualizar datos combinados en tiempo real, generar alertas tempranas automatizadas y consultar series históricas desde 1992.
La combinación de datos in situ y observación satelital representa el futuro del monitoreo geotécnico. Integrar piezómetros con tecnología InSAR no solo mejora la calidad del análisis, sino que también permite anticiparse a riesgos, optimizar recursos y aumentar la seguridad de infraestructuras críticas.
¿Te gustaría que estudiemos tu caso y analicemos las posibilidades de integrar datos provenientes de piezómetros con el potencial que ofrece la tecnología InSAR satelital? Contáctanos haciendo click aquí.
Referencias y atribuciones
- La imagen de portada ha sido descargada desde Freepik.
- La infografía ha sido descargada desde la página del consejo de seguridad nuclear Español: https://www.csn.es/-/-que-son-los-piezometros-.

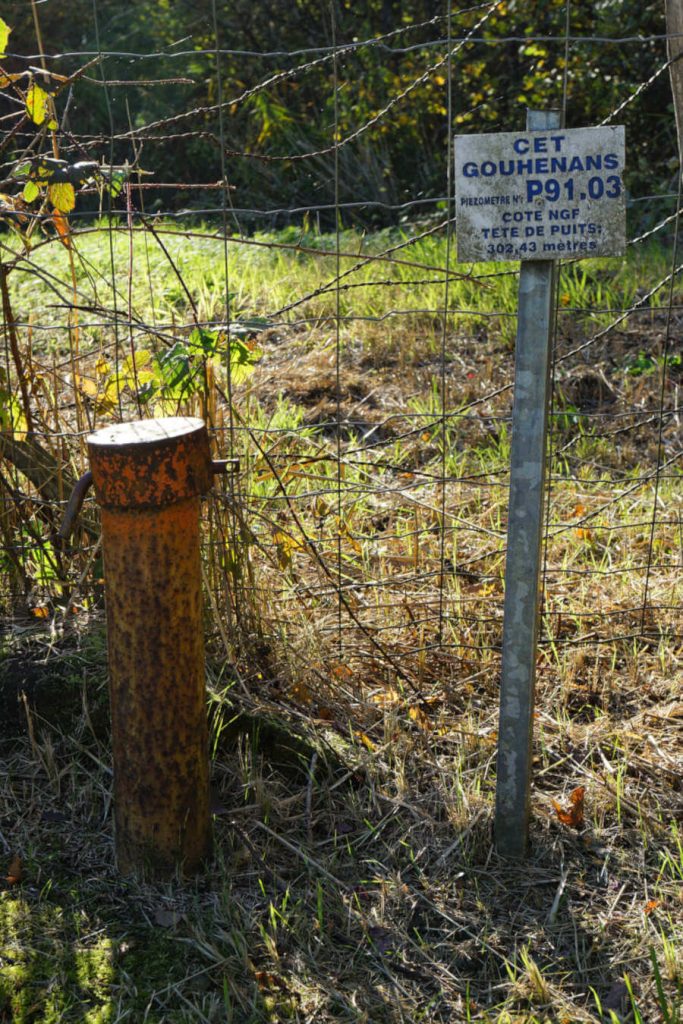

- La foto del piezómetro oxidado en Gouhenans ha sido descargada desde Wikimedia Commons desde este enlace. Autor: A.BourgeoisP, CC BY-SA 4.0 https://creativecommons.org/licenses/by-sa/4.0, via Wikimedia Commons.

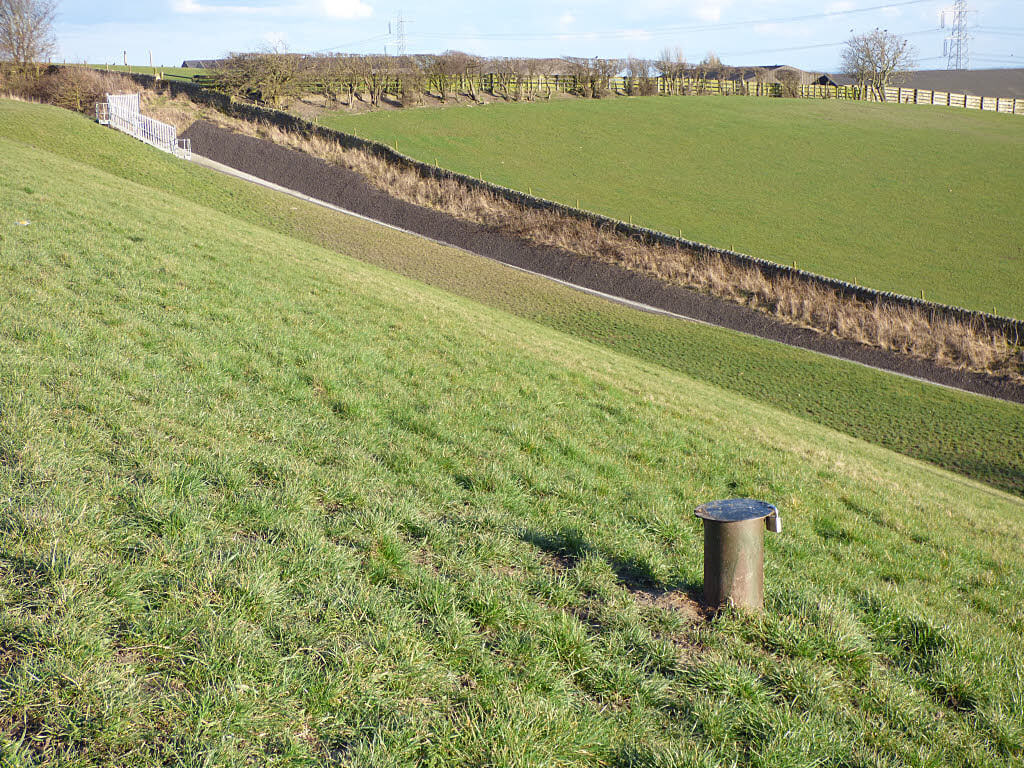

- La foto del piezómetro en el embalse de Ardsley se ha descargado desde este enlace. Autor: Ardsley Reservoir: piezometer by Stephen Craven, CC BY-SA 2.0 https://creativecommons.org/licenses/by-sa/2.0, via Wikimedia Commons.
